Паяльный алюминиевый лист

Паяльный алюминиевый лист для автомобильного теплообменника

Паяльный алюминиевый лист с покрытием алюминиево-кремниевым сплава, который имеет тонкую стенку, необходимую для автомобильных теплообменников, а также такие превосходные свойства, как высокая прочность, коррозионная стойкость и формуемость. Мы разработали и усовершенствовали алюминиевые полосы из легкого сплава для различных областей применения.

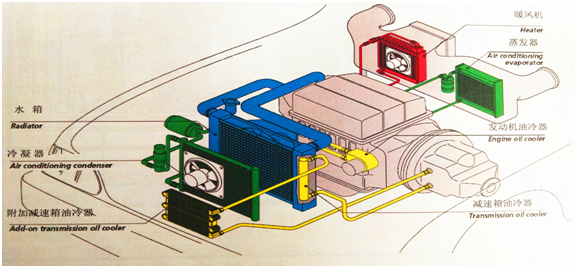

Автомобильные теплообменники

Таблица спецификаций паяльного алюминиевого листа ( HENAN CHALCO)

размер
	ленты	листы
Толщина	0.051mm--3.0mm	0.4mm--6.35mm
Ширина	6mm--1600mm	500--1600mm
Длина		Max. 10000mm
качество края	Обрезанные	Обрезанные и разрезанные; распиленные
Внутренный диаметр	305mm, 405mm, 505mm фитиль бумаги, без фитили
Внешний диаметр	Максимальный внешний диаметр1600mm , без точки соединение

плакирующий слой
Тип плакирующий	Одностороннее или двухстороннее
Коэффициент плакирующий	5%, 7.5%, 10%, 13%, 15% ( Можно настроить по требованию клиента)
Допуск плакирующий	Толщина плакирующий 1.5%--<4%: +/-0.6 Толщина плакирующий 4.0--6.0%: +/-1.0 Толщина плакирующий 6.0--<=12.0%: +/-1.5 Толщина плакирующий 12.0--20.0%: +/-2.0

поверхность
Качество	Гладкая поверхносить；инвертал толщины 0.3-3,5mm,химическое обежиривание
Метка	Ярлык

A. Допуск толщины по европейским стандартам и американским стандартам
B. Можно делать толстые листы по требованию клиента
C. Форма и допуск особых сплавах можно заказать

Химические состав
Химические состав плакирующего слоя										Прочие
Сплав		Si	Fe	Cu	Mn	Mg	Cr	Zn	Ti	each	total
плакированный сплав VCA-пайка по европейским стандартам EN573-3
4004	Мини. максим.	9.0 10.5	- 0.8	- 0.25	- 0.10	1.0 2.0	- -	- 0.20	- -	- 0.05	- 0.15
4104(включая0.02%-0.20% Bi)	Мини. максим	9.0 10.5	- 0.8	- 0.25	- 0.10	1.0 2.0	- -	- 0.20	- -	- 0.05	- 0.15
плакированный слой CBA-пайка по европейским стандартам EN573-3
4343	Мини. максим	6.8 8.2	- 0.8	- 0.25	- 0.10	- -	- -	- 0.20	- -	- 0.05	- 0.15
4045	Мини. максим	9.0 11.0	- 0.8	- 0.30	- 0.05	- 0.05	- -	- 0.10	- 0.20	- 0.05	- 0.15
4047A	Мини. максим	11.0 13.0	- 0.6	- 0.30	- 0.15	- 0.10	- -	- 0.20	- 0.15	- 0.05	- 0.15
Содержание цинк плакированного слоя для CAB-сварке
4343.ZN	Мини. максим	6.8 8.2	- 0.8	- 0.25	- 0.10	- -	- -	0.8 1.2	- -	- 0.05	- 0.15
4045.ZN	Мини. максим	9.0 11.0	- 0.8	- 0.30	- 0.05	- 0.05	- -	0.8 1.2	- 0.20	- 0.05	- 0.15
Антикоррозионный сплав по европейским стандартам EN573-3
1050A	Мини. максим.	- 0.25	- 0.40	- 0.05	- 0.05	- 0.05	- -	- 0.07	- 0.05	- 0.03	- -
7072	Мини. максим	- 0.7(Si+Fe)		- 0.10	- 0.10	- 0.10	- -	0.8 1.3	- -	- 0.05	- 0.15
All параметры in Wt.-%; можно закать химические состав по клиенту
3××× по европейским стандартам EN573-3 и американский стандарт ASTM
AMu/3003	Мини. максим	- 0.6	- 0.7	0.05 0.25	1.0 1.5	- -	- -	- 0.10	- -	- 0.05	- 0.15
3004	Мини. максим	- 0.30	- 0.70	- 0.25	1.0 1.5	0.8 1.3	- -	= 0.25	- -	- 0.05	- 0.15
3005	Мини. максим	- 0.6	- 0.70	- 0.30	1.0 1.5	0.20 0.6	- 0.10	- 0.25	- 0.10	- 0.05	- 0.15
3103Containingmax.0.10%(Zr+Ti)	Мини. максим.	- 0.50	- 0.70	- 0.10	0.9 1.5	- 0.30	- 0.10	- 0.20	- -	- 0.05	- 0.15
3105	Мини. максим	- 0.6	- 0.7	- 0.30	0.30 0.80	0.20 0.80	- 0.20	- 0.40	- 0.10	- 0.05	- 0.15
5×××-без Термообрабатываемого сплава по европейским стандартам EN573-3 и американский стандарт ASTM
5049	Мини. максим	- 0.40	- 0.50	- 0.10	0.50 1.10	1.60 2.50	- 0.30	- 0.20	- 0.10	- 0.05	- 0.15
Амг2.5/5052	Мини. максим	- 0.25	- 0.40	- 0.10	- 0.10	2.2 2.8	0.15 0.35	- 0.10	- -	- 0.05	- 0.15
5083	Мини. максим	- 0.40	- 0.40	- 0.10	0.40 1.0	4.0 4.9	0.05 0.25	- 0.25	- 0.15	- 0.05	- 0.15
6×××-без Термообрабатываемого сплава по европейским стандартам EN573-3 и американский стандарт ASTM
6063	Мини. максим	0.20 0.60	- 0.35	- 0.10	- 0.10	0.45 0.90	- 0.10	- 0.10	- -	- 0.05	- 0.15
6951	Мини. максим	0.20 0.50	- 0.08	0.15 0.40	- 0.10	0.40 0.8	- -	- 0.20	- -	- 0.05	- 0.15
7×××-без Термообрабатываемого сплава по европейским стандартам EN573-3 и американский стандарт ASTM
7020 содержание 0.08%-0.25% (Zr+Ti) и 0.08%--0.20% Zr	Мини. максим.	- 0.35	- 0.40	- 0.20	0.05 0.50	1.0 1.4	0.10 0.35	4.0 5.0	- -	- 0.05	- 0.15

Физические свойства ленты

Сплав

Состояние

Толщина(mm)

Допуск
(mm)

Коэффициент покрытия
(%)

Прочность растяжение
(MPa)

Предел текучести
(MPa)

Min коэффициент вытяжки(%)

Применение

AMu/3003

H14

0.08~0.12

±0.005

None

150~200

≥120

Ребристый испаритель

AMu/3003

H26

0.3~0.35

±0.015

None

190~220

≥160

Монтажная рама на стекле

AMu/3003

H14

0.06~0.1

±0.005

None

150~200

≥120

пластинчатный радиатор

4343/AMu/3003/4343

H14

0.06~0.1

±0.005

8~12

150~200

≥120

4343/AMu/3003/4343

H14

0.08~0.12

±0.005

8~12

150~200

≥120

Параллельный плавник конденсатора

4343/AMu/3003/4343

H14

0.1~0.12

±0.005

8~12

150~120

≥120

Холодильник наддувочного воздуха

4045/AMu/3003/4045

H14

0.1~0.12

±0.005

8~12

150~200

≥120

A0/1060

0.35~0.4

±0.02

None

55~95

≥15

Воздушное охлаждение-ребристые трубы

A2/1100

0.35~0.4

±0.02

None

75~105

≥25

AMu/3003

0.2~0.3

±0.01

None

100~150

≥45

Нагревательный элемент

AMu/3003

H16

0.5~0.7

±0.02

None

150~210

≥120

4047

H18

0.05~0.1

±0.005

None

≥200

≥170

0.5

4047

0.4~0.5

±0.02

None

80~140

≥35

Сварочная проволока

7072

H19

0.12~0.15

±0.005

None

145~172

≥15

0.5

ребро

4A13

H18

0.05~0.1

±0.005

None

≥190

≥16

0.5

Нэлемент

4104

H18

0.05~0.1

±0.005

None

≥220

≥190

0.5

AMu/3003 (внутренний плавник)

0.2~0.3

±0.007

None

100~150

≥45

Маслоохладитель

6951(внутренний плавник)

0.2~0.3

±0.007

None

115~165

≥50

AMu/3003(внешний плавник)

H14

0.1~0.15

±0.005

None

150~200

≥120

AMu/3003(внутренний плавник)

0.2~0.3

±0.007

None

100~150

≥45

Инженерный механизм

AMu/3003(внутренний плавник)

H12

0.2~0.3

±0.007

None

120~160

≥85

AMu/3003(внешний плавник)

H14

0.1~0.15

±0.005

None

150~200

≥120

Физические свойства плиты

4343/AMu/3003

1.2~3.0

±0.03

5~10

100~150

≥45

Пластинчатный радиатор

4343/AMu/3003/7072

1.2~3.0

±0.03

5~10

100~150

≥45

4343/AMu/3003/4343

0.4~0.5

±0.02

8~12

100~150

≥45

Ребристый испаритель

4045/AMu/3003/4045

0.8~1.2

±0.03

8~12

100~150

≥45

4045/AMu/3003/4045

2~3

±0.05

8~12

100~150

≥45

Холодильник наддувочного воздуха

4045/AMu/3003/4045

0.5~0.8

±0.02

15~20
10~15

100~150

≥45

Маслоохладитель

4104/AMu/3003/4104

0.5~0.8

±0.02

15~20
10~15

100~150

≥45

4104/AMu/3003/4104

H14

0.6~0.8,
1.2~1.5

±0.02
±0.03

13~17
8~12

150~200

≥120

Инженерный механизм

4004/AMu/3003/4004

H14

0.6~0.8,
1.2~1.5

±0.02
±0.03

13~17
8~12

150~200

≥120
