Алюминиевая шина


1) Сплав, закалка и спецификация экструдированных труб из алюминиевого сплава для высокочастотного электрического трансформатора.


сплав	состояние	спецификация(mm)
АД31E	T7	Внешний диаметр	Толщина стенки	длина
		78.0-250.0	5.00- 35.00	1000- 12000


9. 2)Химический сотав алюминиевая шина


сплав

Массовый элемент(%)

Si

Fe

Cu

Mn

Mg

Cr

Zn

Ti

Zr

Other

Al

Each

Total

АД31E

0.30-0.6

0.10-0.30

≤0.05

≤0.05

0.35-0.6

-

≤0.10

-

-

－

≤0.03

≤0.10

Remain

3) размерное отклонение
3-1) Отклонение размеров в разрезе
Трубы Отклонение в сечении (единица измерения: мм)

Номинальный наружный диаметр (или внутренний диаметр)	Отклонение в сечении
	Любая точка внешнего диаметра и номинального отклонения внешнего диаметра		Любая точка внутреннего диаметра и номинального отклонения внутреннего диаметра
	Плюс отклонение	Минус отклонение	Плюс отклонение	Минус отклонение
≤ 80.0	+1.0	0	0	-1.0
＞80.0-180.0	+1.5	0	0	-1.5
＞180.0-250.0	+2.0	0	0	-2.0


3-2) Отклонение длины
Отклонение длины отрезанных труб составляет 0 + 20 мм. Отклонение длины от двойной длины должно оставить 5 мм остатка для резки.

3-3) Угол наклона резки
Угол наклона резки алюминиевых труб не должен превышать 10 мм.

3-4) Гибка
10. Отклонение при изгибе алюминиевая шина (единица измерения: мм)


Номинальный наружный диаметр	Обычный уровень		Высокая точность уровня
	Длина каждого метра	Полная длина (L метр)	Длина каждого метра	Полная длина (L метр)
78.0- 150.0	1.5	1.5 x L	1.0	0.8 x L
＞150.0-250.0	2.5	2.5 x L	1.5	1.0 x L


11. 3) Механические свойства алюминиевая шина

сплав	состояние	Толщина стенкиs/mm	Механическое свойство				BH(Brinell Hardness) HBW
			Предел прочности(MPa)	Сила урожая(MPa)	относительное удлинение (%)
					A	A50mm
			Не менее
АД31E	T7	≤35.00	170	120	12	10	60


3) Проводимость
Проводимость труб должна составлять не менее 32 мСм / м.

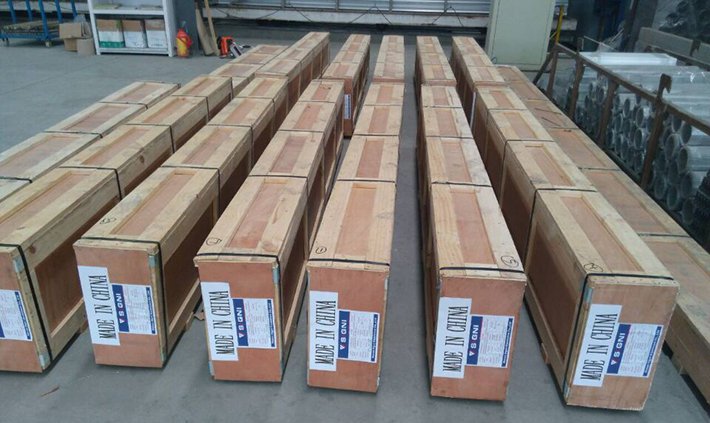

Упаковка алюминиевой шины
