2B50-это высокопрочный кованый алюминиевый сплав Al-Cu-Mg-Si, который может быть усилен термообработкой.Химический состав сплава в дополнение к хрому и титановым элементам немного отличается, содержание остальных элементов и 2A59 алюминиевого сплава, различные свойства и 2A50 в основном эквивалентны друг другу, но сплав в горячем состоянии пластичность лучше, чем 2A50.

2B50 использовано для произведения свободных поковки и поковки модели формы сложных и средной прочности , как турбинка компрессора воздуха, турбинка вентилятора, т.д.

2B50 алюминиевые поковки механические характеристики
	Сосотояние образца	направление	Временное сопротивлениеRm/MPa	Сопротивление растяжимости Rp0.2/MPa	Относительное удлинениеA (%)
Свободные поковки	T6	вертикальный	365	－	9.0
	T6	горизонтальный	345	－	6.0
Поковки модели	T6	вертикальный	380	275	11.0
	T6	горизонтальный	365	245	7.0


2B50 алюминиевые поковки свойства при растяжении

состояние	Стабильная обработка		Временное сопротивлениеRm/MPa	Относительное удлинениеA (%)
	температура/℃	Время теплозащиты/h
T6	вертикальный	380-470	280--390	17.1
	Длинный горизонтальный	380-465	275--380	15.3
	Короткий горизонтальный	385-450	280--370	13.7



2B50T6 поковки скрученность
	Сотояние образца	Временное сопротивлениеRm/MPa	Сопротивление растяжимости  Rp0.2/MPa	Относительное удлинениеA (%)
2B50 поковки	T6	335	195	255


Алюминиевый сплав 2B50 легко перегревается, температура образования перегрева составляет 545℃.В твердом решении гасить, работая процесс должен строго контролировать отростчатую температуру.Кроме того, время передачи не может превышать 15 секунд, чтобы не влиять на механические свойства и коррозионную стойкость сплава.Пластичность процесса сплава в горячем состоянии лучше, чем термопластичность алюминиевого сплава 2A50.Его ковка нагревается в диапазоне температур 420--470℃.

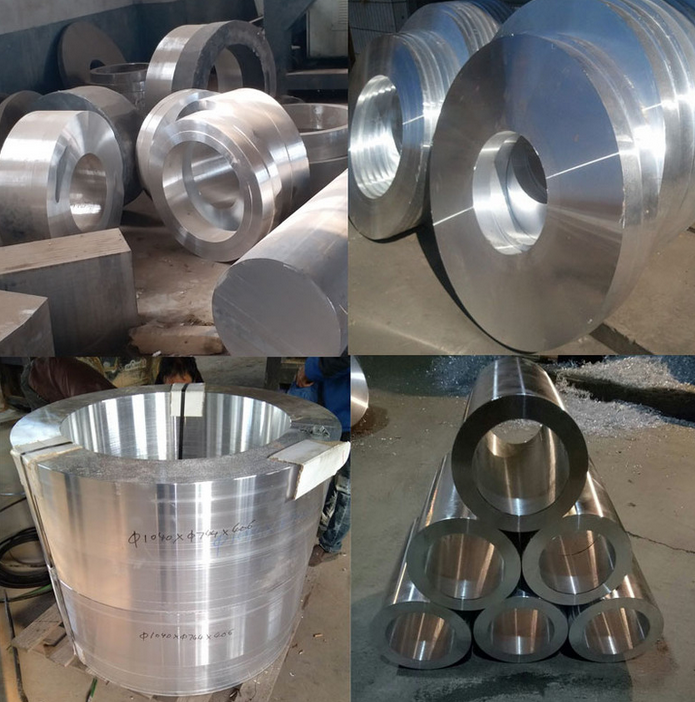

ТИП	сплав	Площадьпроекции вес（kg）	состояние	стандарт
Свободные поковки	5 серия	≤3000kg	O、F	GBn223     ASTMB247
	2、6、7серия	≤3000kg	T6、T4、O、F
Поковки модели	5серия	≤2.5m2	O、F
	2、6、7серия	≤2.5m2	T6、T4、O、F
